Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F050 |
| Pas (mm/mil) | 1,27 / 50 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 43.2 |
| Hauteur hors tout (mm) | 6.9 |
| Diamètre du style de pointe (mm) | 0.5 |
| Diamètre du fût (mm) | 0.78 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 50 |
| Force du ressort (cN) | 100 |
| Course nominale (mm) | 4.3 |
| Course maximale (mm) | 6.4 |
| Précision de pointage +/- (mm) | 0.05 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

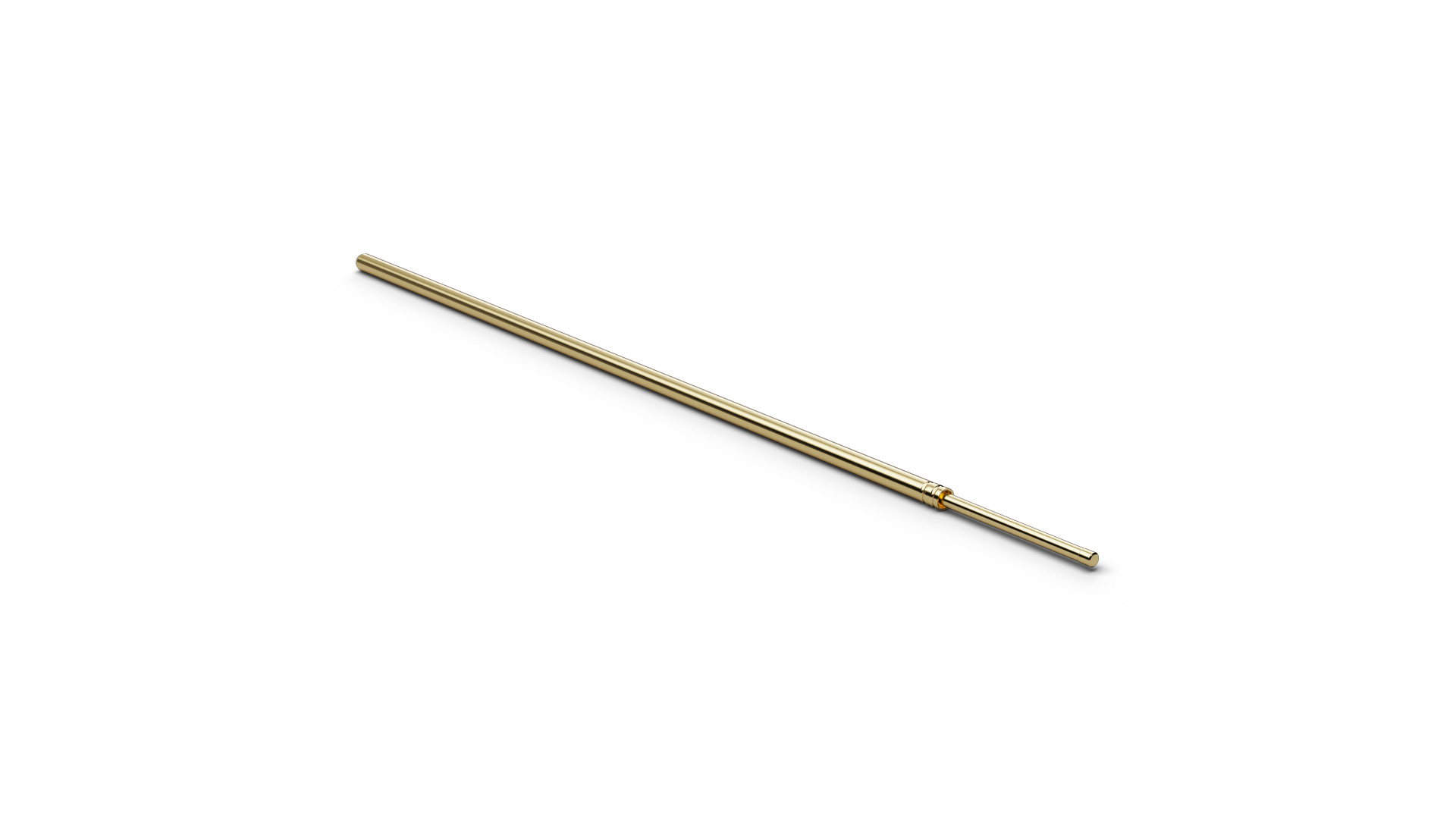

The Basic Contact Probe F05017B050G100 (item number 1169809) is designed for repeated contacting of test points in electronic test fixtures. With tip style 17 (Flat stepped), F05017B050G100 combines ICT/FCT use with a geometry intended for solder pads and contact pins. The design combines a pitch of 1.27 mm / 50 mil with tip style 17 (Flat stepped) and a tip diameter of 0.5 mm. For F05017B050G100, spring force is 100 cN at a nominal travel of 4.3 mm. F05017B050G100 is specified for 3 A continuous current.
