Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCE04 |
| Bước (mm/mil) | 8,00 / 314 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 69 |
| Chiều cao nhô ra (mm) | 36 |
| Đường kính đầu mũi (mm) | 6.9 |
| Đường kính thân (mm) | 5 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 52 |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 500 |
| Lực lò xo (cN) | 1000 |
| Hành trình danh định (mm) | 4.4 |
| Hành trình tối đa (mm) | 5.5 |
| Ren | M5 |
| Kích thước dụng cụ (mm) | 6,5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 40 |
| Điện trở tiếp xúc điển hình (mOhm) | 2 |

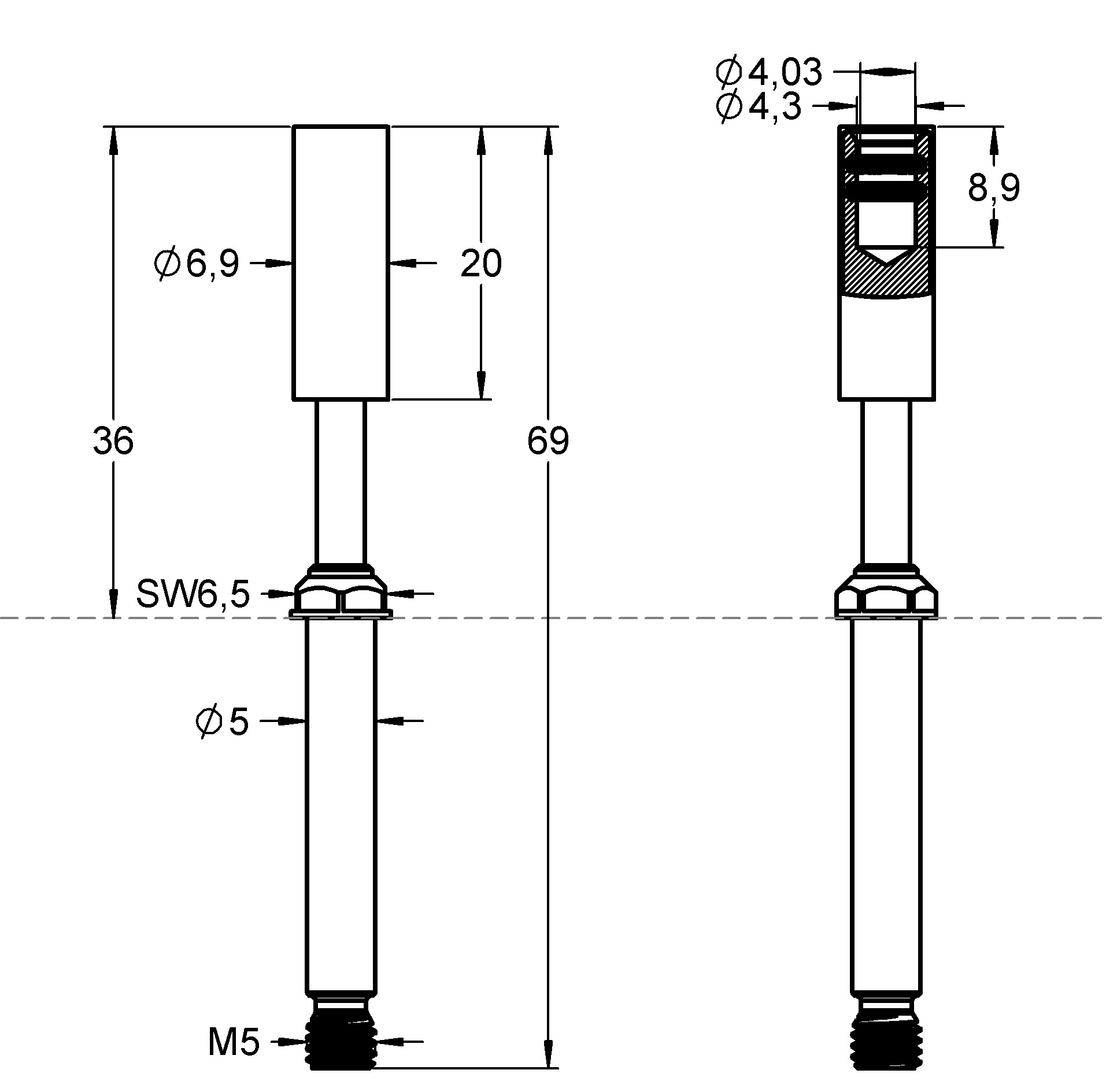

Đồ họa
Beschreibung des Produkts
The High Current Probe HCE04FA52G10E089 (item number 1167327) is designed for safe transmission of high electrical currents in test and contacting applications. HCE04FA52G10E089 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCE04FA52G10E089, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HCE04FA52G10E089 includes battery and power-electronics testing. The probe is rated for 40 A continuous current with a typical contact resistance of 2 mΩ. HCE04FA52G10E089 operates with 1000 cN spring force and 4.4 mm nominal travel.
