Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Doppelhubstift |
| Typ/Familie | FP-D |
| Raster (mm / mil) | 0,75 / 30 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 5.9 |
| Herausraghöhe (mm) | 0.8 |
| Durchmesser Kopfform (mm) | 0.3 |
| Durchmesser Mantel (mm) | 0.58 |
| Durchmesser Kopfform (mm) 2 | 0.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Kopfform 2 | 29 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 20 |
| Federkraft (cN) | 40 |
| Federweg empf. (mm) | 0.5 |
| Federweg max. (mm) | 1 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3.5 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
Grafiken
Beschreibung des Produkts

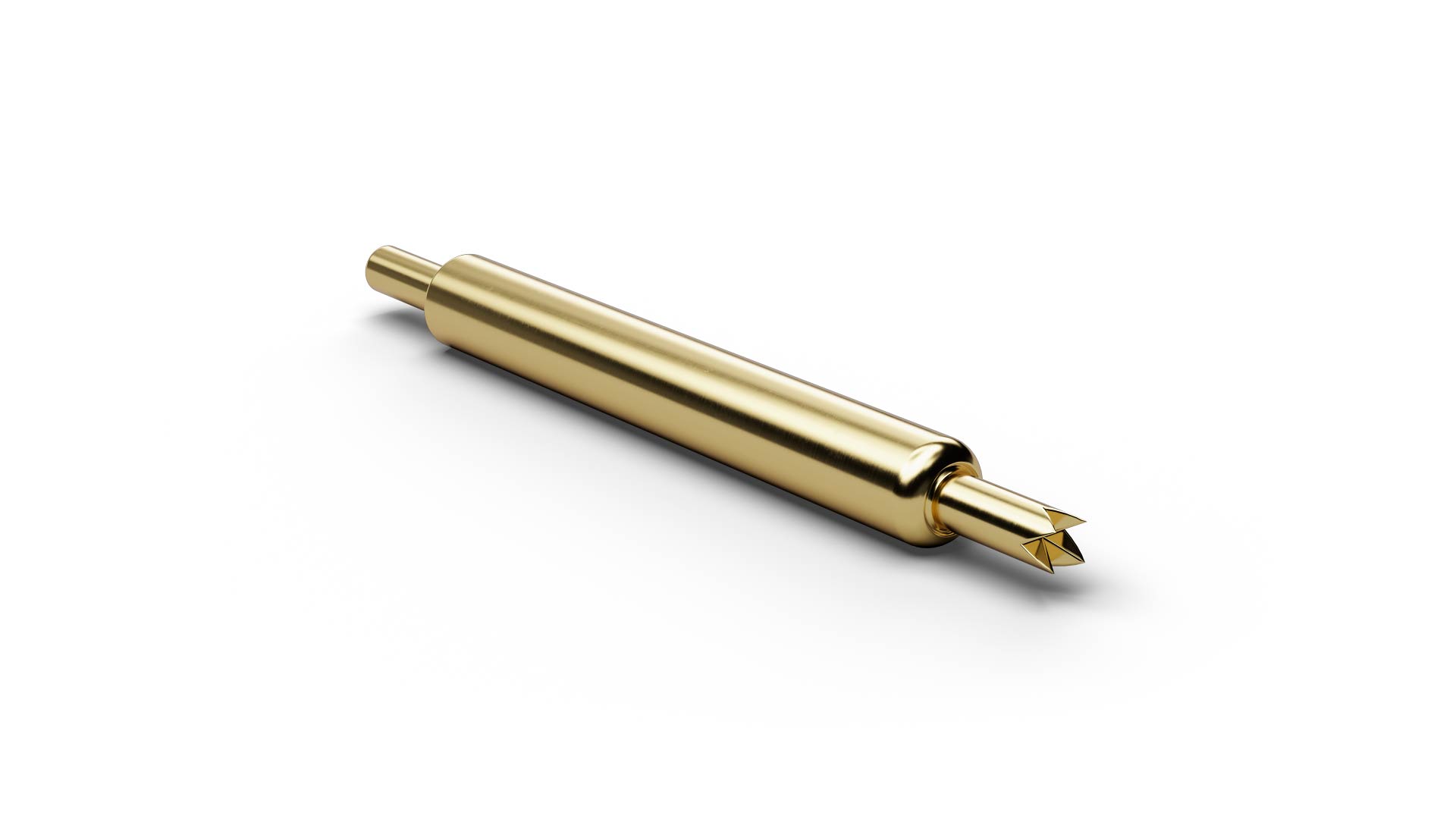

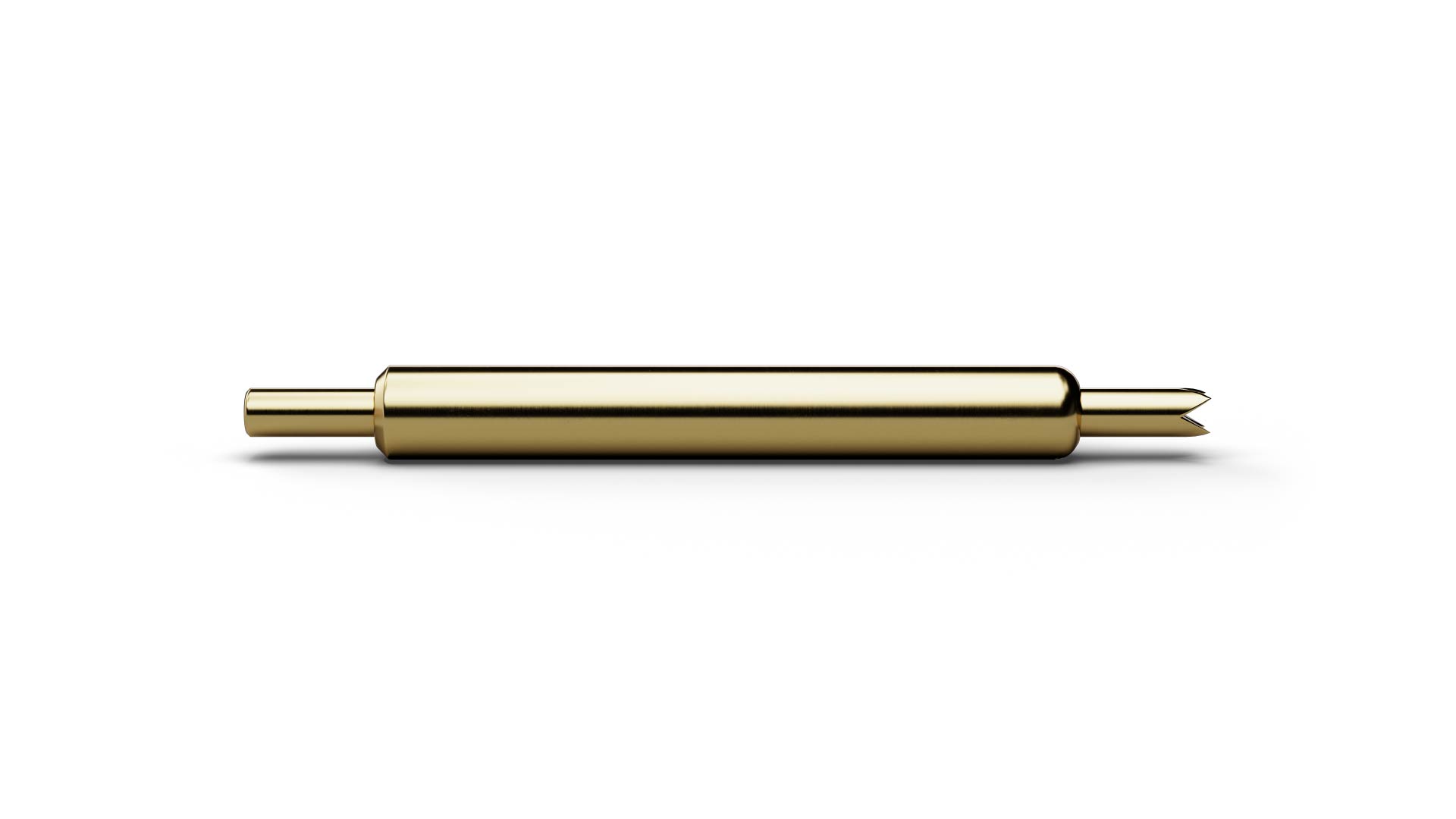

Der Fine Pitch Doppelhubstift FP580D1629B030G040L059 (Artikelnummer 1001489) ist für präzise Kontaktierungen auf engem Bauraum ausgelegt. Die Kopfform 16 (Flachkopf) richtet FP580D1629B030G040L059 auf Lötpads und Kontaktpins in dicht gepackten Testaufbauten aus; Fine-Pitch-Probes werden unter anderem im Semiconductor Final Test, in WLCSP-Lösungen sowie bei MEMS- und Micro-PCB-Tests eingesetzt. Bei FP580D1629B030G040L059 stellt der Doppelhubaufbau auf beiden Seiten eine gefederte Kontaktierung bereit und kann mechanische Toleranzen in kompakten Schnittstellen ausgleichen. Für FP580D1629B030G040L059 sind als Auslegungsdaten Raster 0,75 mm / 30 mil, Federkraft 40 cN, Dauerstrom 3,5 A angegeben.
