Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Doppelhubstift |
| Typ/Familie | FP-D |
| Raster (mm / mil) | 0,50 / 20 |
| Temperatur | -45°C...+150°C |

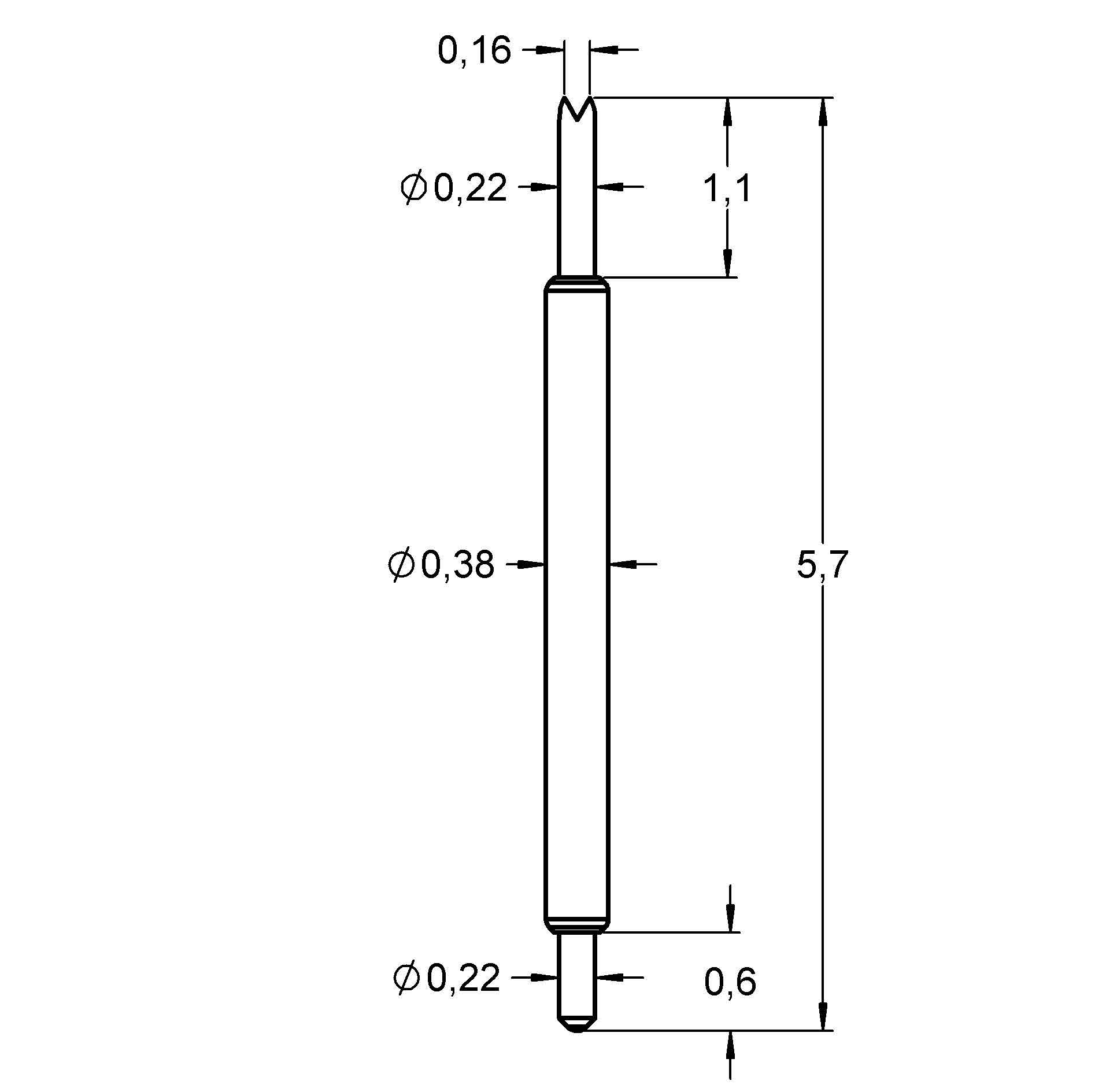

| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 5.7 |
| Herausraghöhe (mm) | 1.1 |
| Durchmesser Kopfform (mm) | 0.22 |
| Durchmesser Mantel (mm) | 0.38 |
| Durchmesser Kopfform (mm) 2 | 0.22 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 29 |
| Kopfform 2 | 01 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Gold |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 4.5 |
| Federkraft (cN) | 24 |
| Federweg empf. (mm) | 0.65 |
| Federweg max. (mm) | 0.8 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 1.6 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
| Frequenz (GHz) | 16.7 |
Grafiken
Beschreibung des Produkts

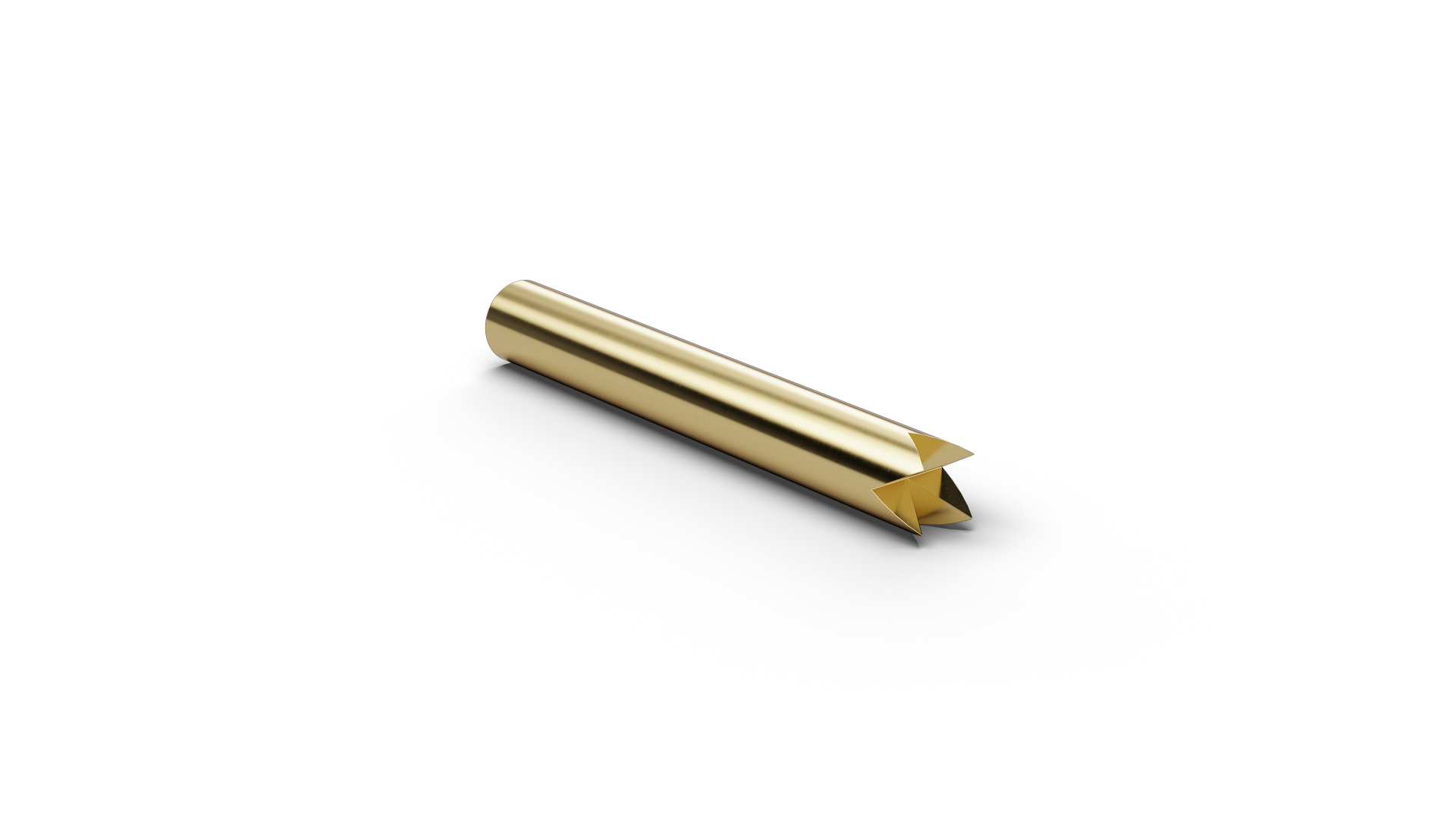

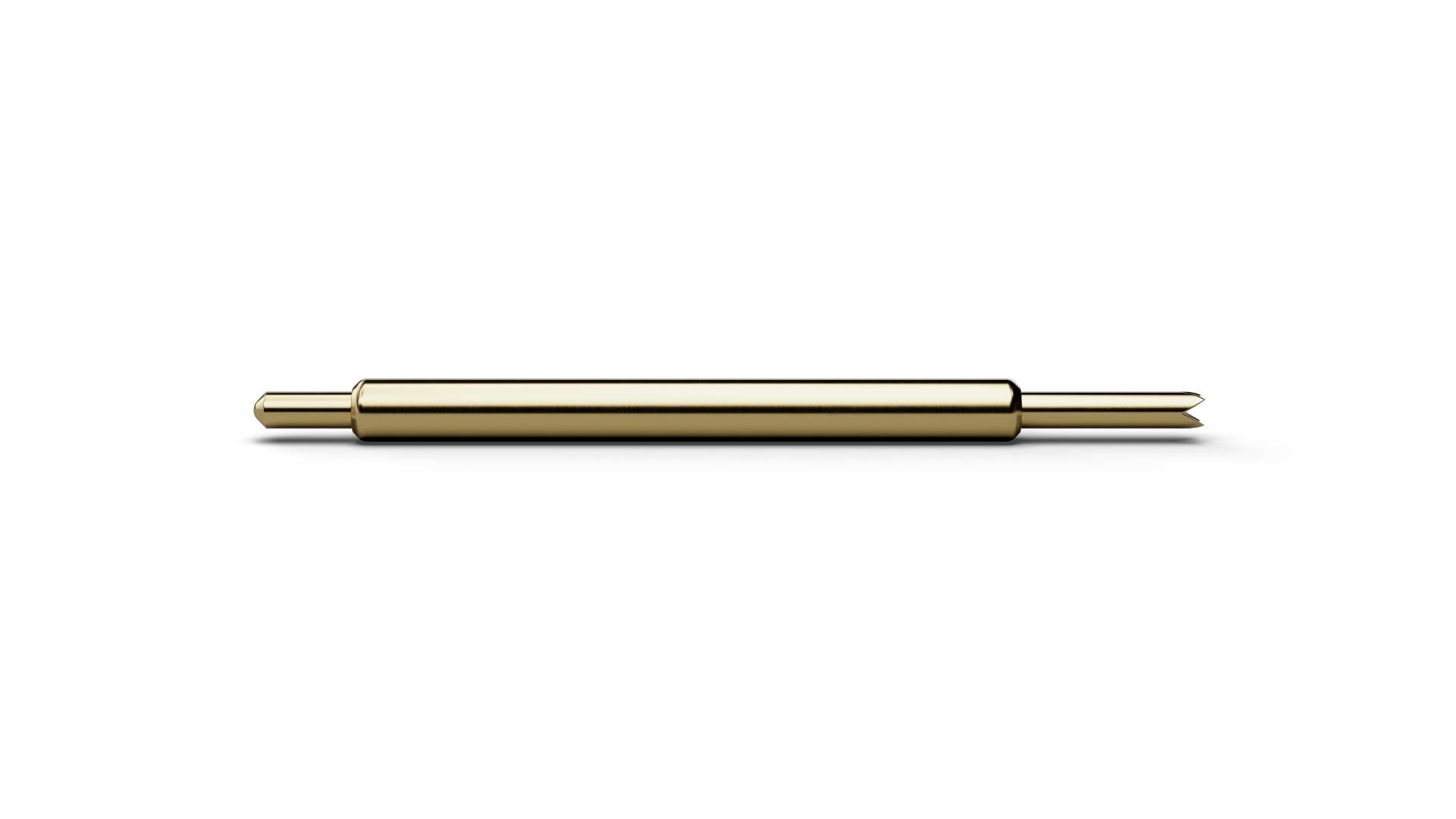

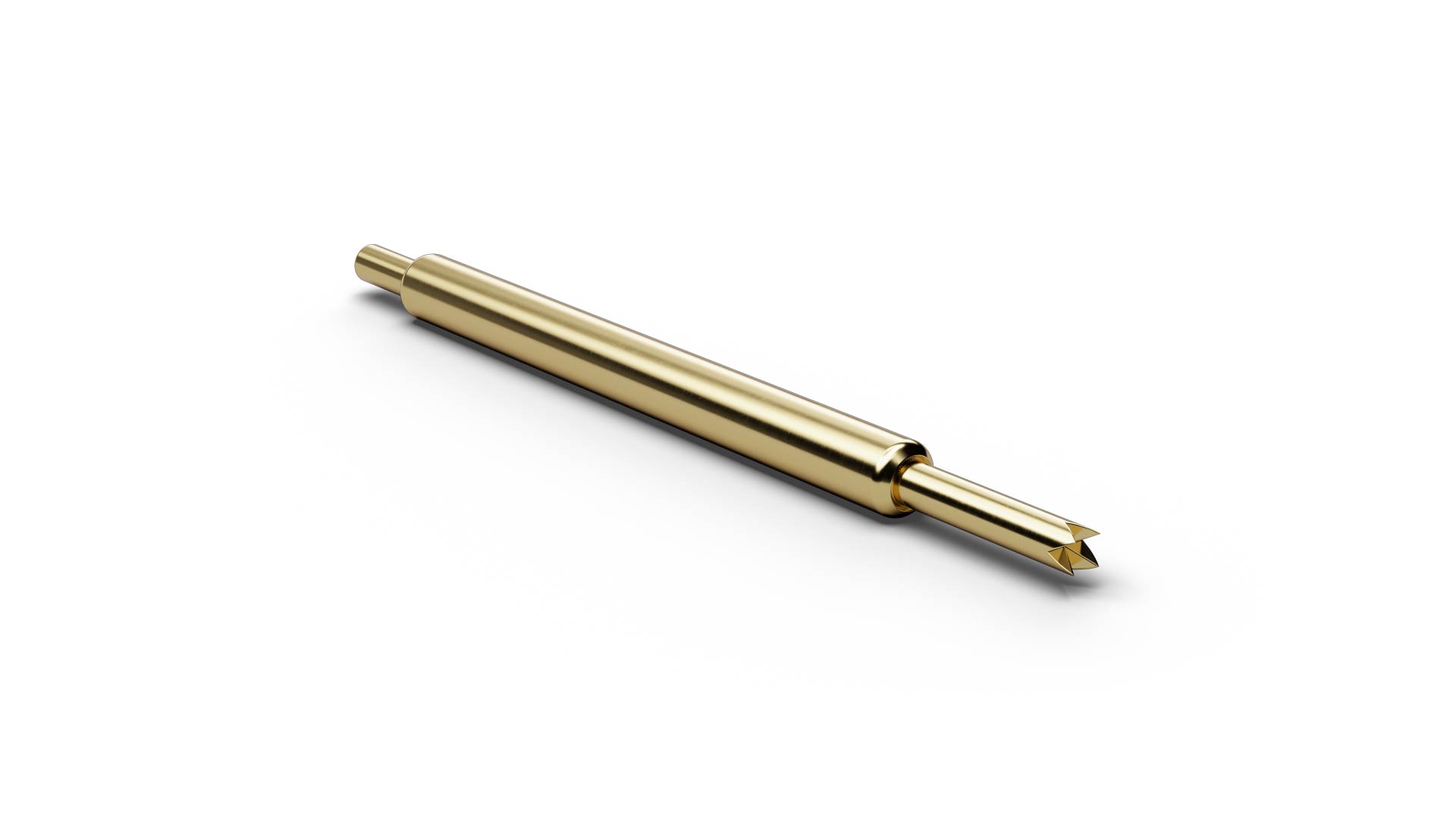

Der Fine Pitch Doppelhubstift FP380D2903B022G024L057 (Artikelnummer 1127689) ist für präzise Kontaktierungen auf engem Bauraum ausgelegt. Die Kopfform 29 (4-Punkt-Krone) richtet FP380D2903B022G024L057 auf Lötbumps und Pads aus; Fine-Pitch-Probes werden unter anderem im Semiconductor Final Test, in WLCSP-Lösungen sowie bei MEMS- und Micro-PCB-Tests eingesetzt. Bei FP380D2903B022G024L057 stellt der Doppelhubaufbau auf beiden Seiten eine gefederte Kontaktierung bereit und kann mechanische Toleranzen in kompakten Schnittstellen ausgleichen. Für FP380D2903B022G024L057 sind als Auslegungsdaten Raster 0,5 mm / 20 mil, Federkraft 24 cN, Dauerstrom 1,6 A angegeben.
