Données techniques
| Généralités | |
|---|---|
| Structure | Double Plunger Probe |
| Type/famille | FP-DF |
| Pas (mm/mil) | 0,75 / 30 |
| Température | -45°C...+150°C |

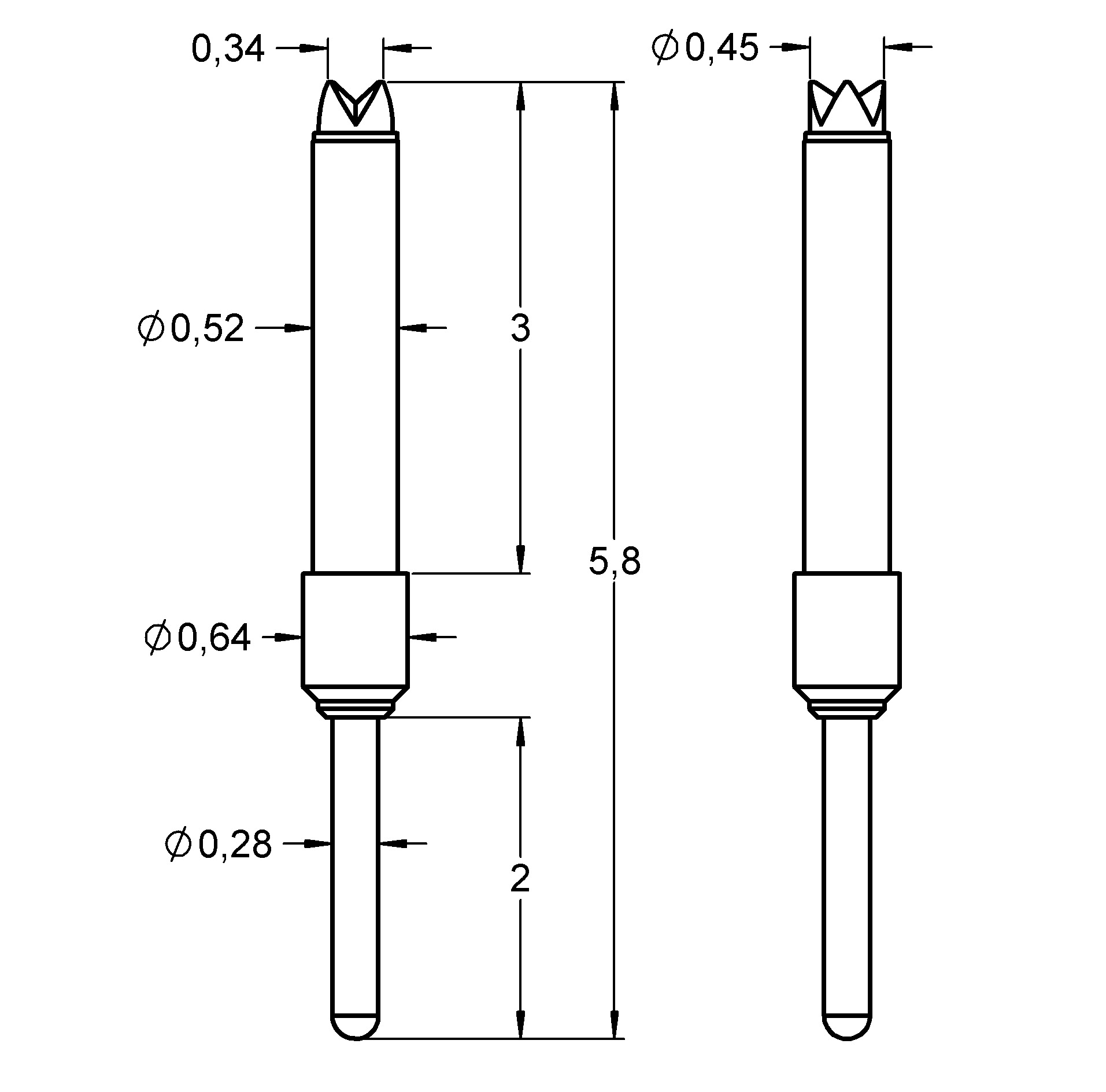

| Dimensions | |
|---|---|
| Longueur totale (mm) | 5.84 |
| Hauteur hors tout (mm) | 3 |
| Diamètre du style de pointe (mm) | 0.45 |
| Diamètre du fût (mm) | 0.52 |
| Diamètre du collet (mm) | 0.64 |
| Diamètre du style de pointe (mm) 2 | 0.28 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 29 |
| Style de pointe 2 | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Defensive |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Gold |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 5 |
| Force du ressort (cN) | 42 |
| Course nominale (mm) | 0.75 |
| Course maximale (mm) | 0.9 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 50 |
| Fréquence (GHz) | 6 |
Graphiques
Beschreibung des Produkts

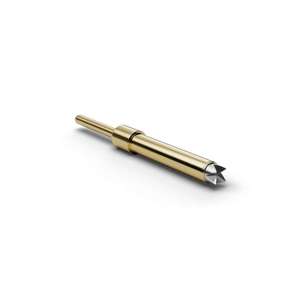

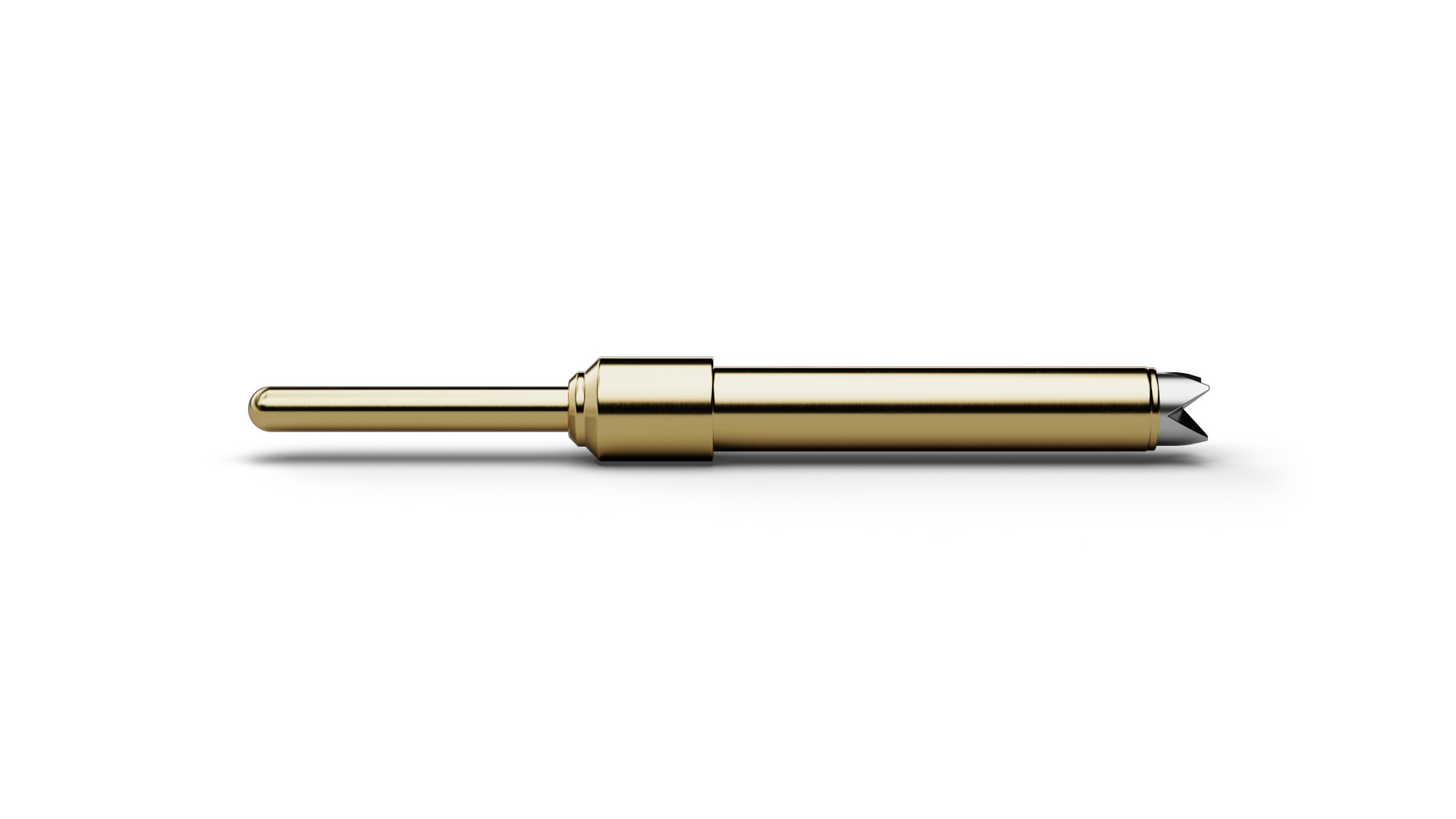

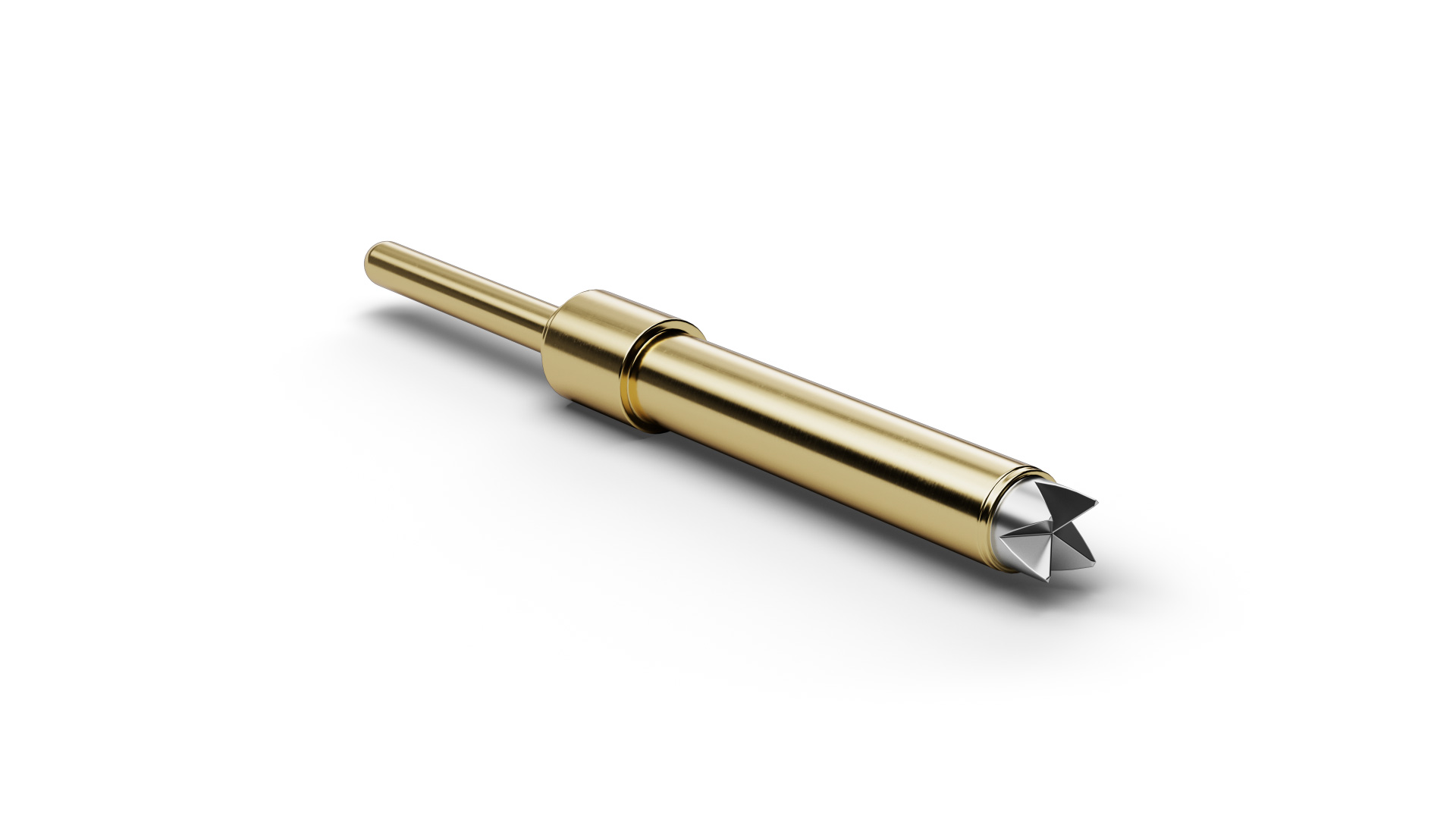

The Fine Pitch Double Plunger Probe FP520DF2911B045P042L058 (item number 1142380) is designed for precise contacting where installation space is limited. Tip style 29 (4-point crown) targets FP520DF2911B045P042L058 at solder bumps and pads; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. In FP520DF2911B045P042L058, the double-plunger design provides spring-loaded contacting on both sides and can compensate for mechanical tolerances in compact interfaces. Key design data includes pitch 0.75 mm / 30 mil, spring force 42 cN, continuous current 5 A.
